WZM400+WTS40
Système de soudage orbital : développé pour le soudage automatique de tubes et de plaques tubulaires dans toutes les positions, par rapport au soudage manuel, plus efficace, plus fiable, plus pratique et plus beau.

Partager:

information
Caractéristiques
Spécification
Application
Accessoires
Télécharger


Caractéristiques et avantages (source d'alimentation WZM400) :

  • Contrôle fin du processus de soudage : système numérique automatique programmable

  • Maîtrise parfaite du processus de soudage : réglage fin en temps réel des paramètres de soudage grâce au boîtier de télécommande

  • Facile à déplacer : conception hautement intégrée et structure compacte

  • Commandes multiples : sortie de courant CC ou pulsé, commande de rotation, commande d'alimentation en fil, commande de gaz de protection, commande de longueur d'arc et commande d'oscillation horizontale

  • Sûr et fiable : protections multiples contre le manque d'eau et la surchauffe ; arrêt d'urgence et autres fonctions de protection


Caractéristiques et avantages (WTS40) :

  • Aucune exigence en matière de compétences de soudeur : petite taille, poids léger et opération simple

  • Sûr et fiable : positionnement flexible et précis

  • Haute qualité de soudure : le soudage de type fermé

  • Sans problèmes entrelacés : dispositif de rotation infinie pour le revêtement, le tuyau d'eau, le câble d'alimentation et le tuyau de gaz

  • Refroidissement par eau et cycle de service élevé



WZM400
Tension/fréquence d'entrée nominale (V/Hz) Triphasé, AC380V ± 10 %, 50 /60 Hz
Capacité d'entrée nominale (KVA) 13.5
Courant de soudage 5 ~ 400A
Cycle de service (20 ℃) 400A 60% /315A 100%
Programmes sauvegardés 60
Sections 16
Afficher Affichage numérique à écran tactile de 10 pouces
Fonction principale Sortie de courant CC ou impulsionnel/Contrôle de rotation/Contrôle d'alimentation du fil/Contrôle du gaz de protection/Contrôle automatique de la longueur de l'arc/Contrôle de l'oscillation horizontale, etc.
Classe de protection/isolation IP21S/H
Poids (pas de liquide de refroidissement)
 99 kg /218,2 lb
Dimensions (mm) 1100*600*1250



WTS40
Matériau soudable Acier au carbone, acier inoxydable, alliage de titane, etc.
Formulaire de connexion de la plaque tubulaire principale Tubes de chasse
Diamètre du tube (mm ) Φ16 ~ Φ38
Diamètre de l'électrode en tungstène 2.4
Vitesse de rotation de la torche (tr/min) 0,5 ~ 1,0
Angle de l'électrode en tungstène (mm) 7° Plage : Φ16 ~ Φ28
0° Plage : Φ25 ~ Φ38
Gaz de protection Argon
Refroidissement Refroidi à l'eau
Débit d'eau de refroidissement (ml/min) ≥600
Poids (kg/lb) 3 /6,6
Dimensions (mm) 317*86*148
Courant de soudage nominal 100A, rapport cyclique nominal : 70%
Source d'énergie WZM-400





Interface de connexion à la gestion des utilisateurs

· L'utilisateur doit saisir un mot de passe, modifier la norme de soudage, utiliser en toute sécurité

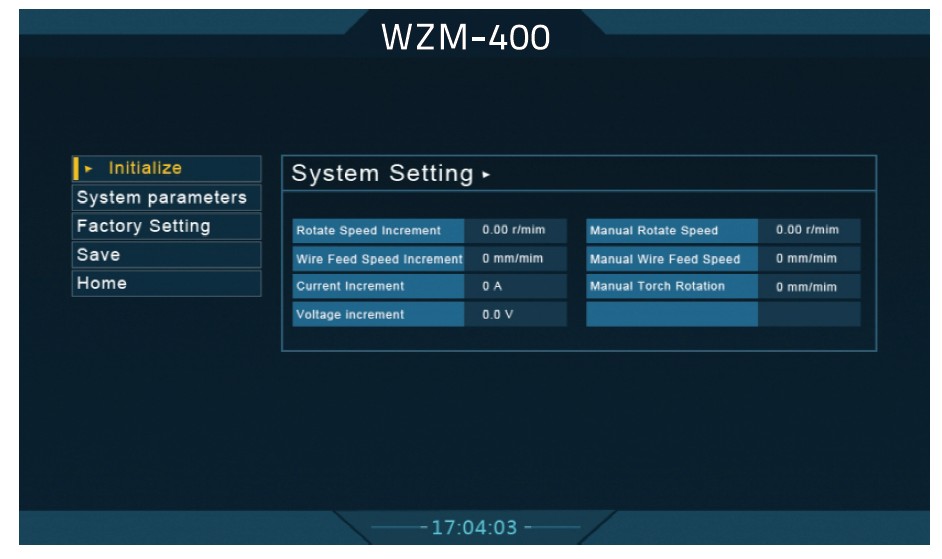

Interface de configuration du système

· Augmentation de la vitesse de rotation

· Vitesse de rotation manuelle

·Vitesse de dévidage

·Vitesse d'alimentation en pouces

·Augmentation actuelle

·Augmentation de tension

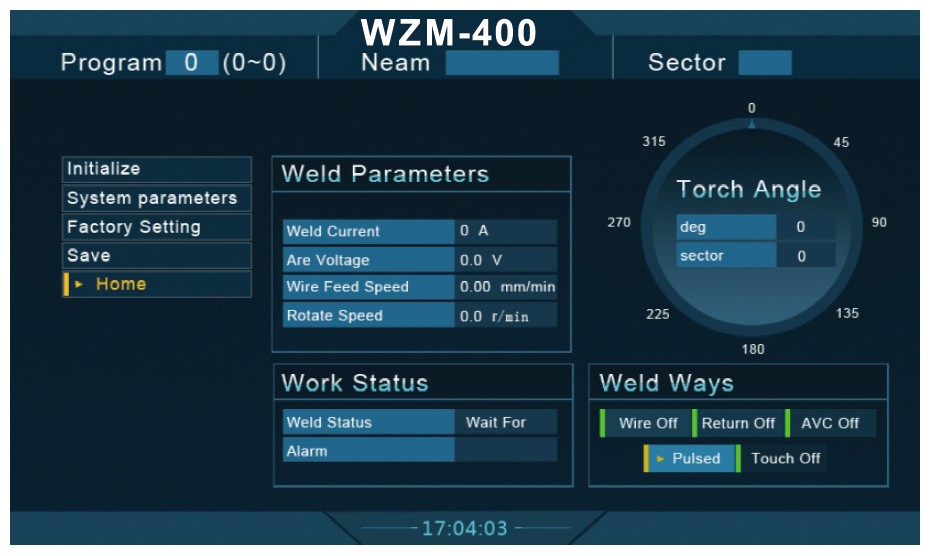

Interface de surveillance du soudage

·Surveiller en temps réel l'ensemble du processus de soudage

·Vérification en temps réel des paramètres de soudage relatifs, de l'état de fonctionnement, de la position actuelle, de la manière de souder, etc.



Interface de paramètres de soudage réglables

· Temps de pré-gaz

· Après l'heure du gaz

·Courant de pointe

·Courant de base

· Heure actuelle de pointe

·Vitesse de dévidage

·Longueur de l'arc
