Onduleur solaire

‹

›

‹

  • ASP-196/225K-EHV

›

ASP-196/225K-EHV

Partager:

information
Caractéristiques
Spécification
Application
Télécharger

Conception flexible

  • Interface multi-communication : RS485, GPRS (en option), disjoncteur CC Wifi (en option), facile à entretenir et sûr à utiliser

  • Les fonctions intégrées du boîtier de combinaison et de la protection contre la foudre CC réduisent le coût du système pour les utilisateurs

Conversion efficace

  • Sans transformateur, max. l'efficacité est jusqu'à 99,2 %

  • Euro. l'efficacité est jusqu'à 98,51 %

  • THD actuel total <3 %

  • Technologie de contrôle SVPWM à trois niveaux, augmente l'utilisation de la tension continue

Compatible avec le réseau

  • Fonction LVRT HVRT

  • Puissance réactive réglable, facteur de puissance de 0,8 menant à 0,8 en retard

  • Protection anti-îlotage active et passive

  • Fonction de puissance active réglable en continu (0-100 %)

Excellentes qualités

  • Certification CQC Or Soleil

  • Certification TUV

  • Certification SAA

  • Certification CE

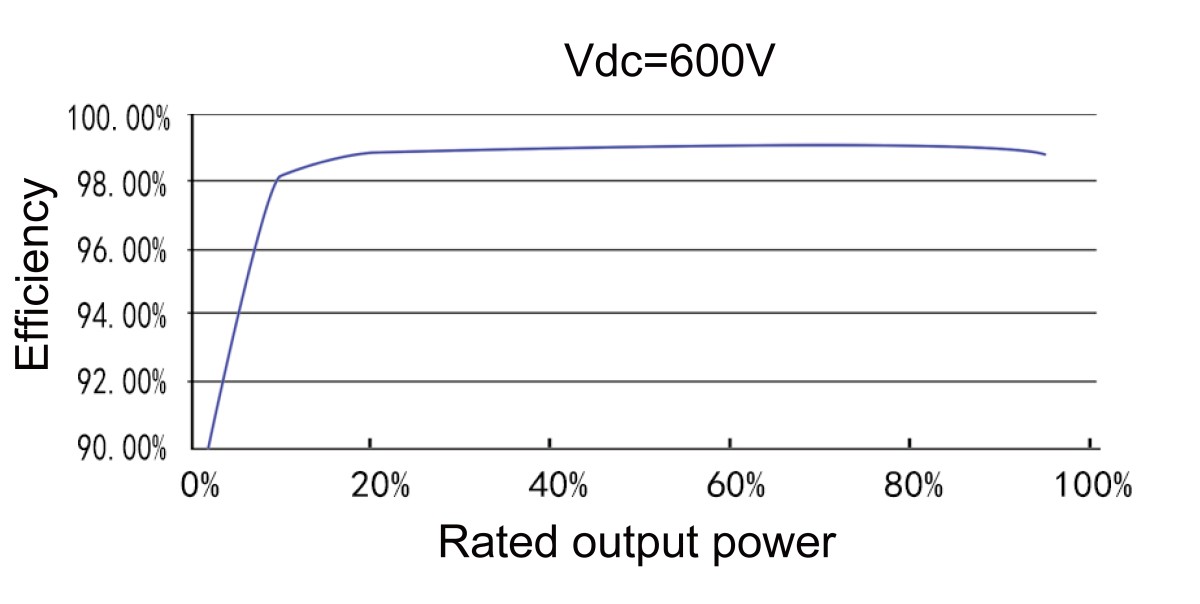

COURBE D'EFFICACITÉ





Nom du modèle 196K-EHV 225K-EHV
Saisir
Max. Puissance d'entrée CC 294KW 337,5 kW
Max. Tension d'entrée CC 1500V
Max. Courant d'entrée CC 40A*8 40A*12
Plage de tension MPPT 500~1500V
Tension de fonctionnement MPP recommandée 1080V
Nombre de MPPT 8 12
Max. Non. de chaînes par MPPT 2
Sortir
Puissance de sortie nominale 196KW 225KW
Max. puissance de sortie 216KVA 247,5KVA
Max. courant de sortie 155,9A 178,7A
Tension nominale du réseau 800V
Plage de tension du réseau 640 ~ 920 VCA
Fréquence nominale du réseau 50 Hz/60 Hz
Plage de fréquence du réseau 45~55Hz/55~65Hz
THD < 3 % (sous la puissance nominale)
Facteur de puissance >0,99 (puissance nominale) /0,8 en avance ~ 0,8 en retard
Injection de courant continu < 0,5 % (sous la puissance nominale)
Données système
Max. efficacité 99,01% 99,02%
Euro. efficacité 98,50% 98,51%
Plage d'humidité 0-100 % sans condensation
Type de refroidissement Refroidissement intelligent à air forcé
Écart de température -30~+60℃
Consommation d'énergie la nuit ≤2W
Max. altitude de travail 5000m(>4000 déclassement)
Afficher LED/LCD (en option)
Interface de Communication RS485/Wifi/GPRS (en option)
protection
Protection contre l'inversion de polarité CC Oui
Protection de court circuit Oui
Protection contre les surintensités de sortie Oui
Protection contre les surtensions de sortie Oui
Surveillance de la résistance d'isolement Oui
Détection de courant résiduel Oui
Protection contre les surtensions Oui
Surveillance du réseau Oui
Protection contre l'îlotage Oui
Protection contre la température Oui
Commutateur CC intégré Oui
Données mécaniques
Dimensions (LxHxP) 1008x700x351mm
Poids 86 kg 96kg
classe de protection IP66
Standard
Norme connectée au réseau NB/T32004-2018 ; CEI61727
Norme de sécurité NB/T32004-2018 ; CEI 62109-1/2
Compatibilité électromagnétique CEI 61000-6-2/4
