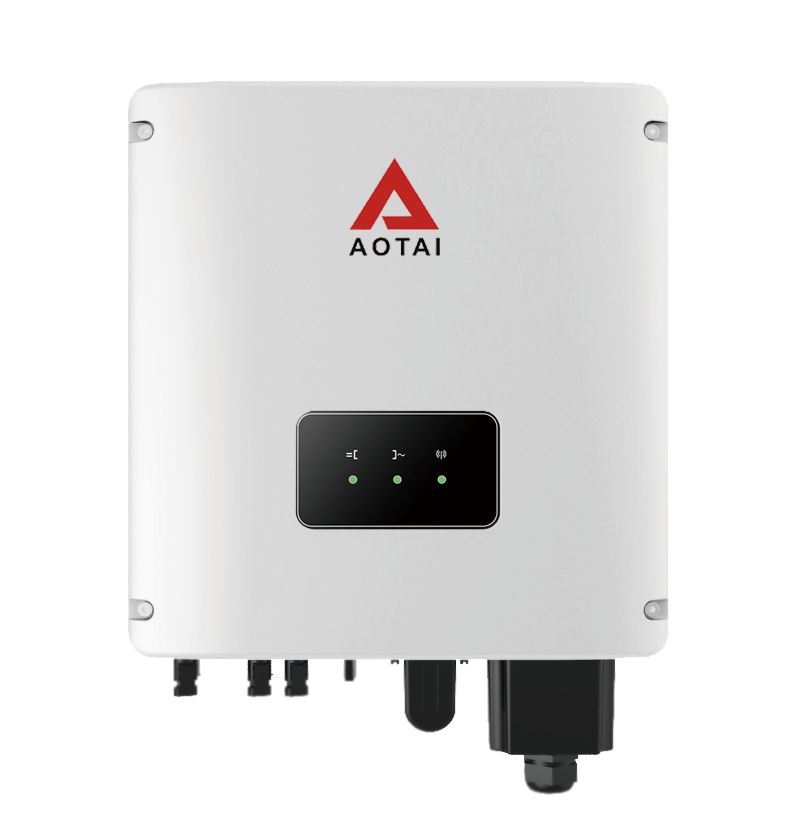

| Nom du modèle | 15KTL | 17KTLC | 20KTLC | 23KTLC | 25KTLC | 28KTLC |
| Saisir |
| Max. Puissance d'entrée CC | 19500W | 22600W | 26000W | 29900W | 32500W | 36400W |
| Max. Tension d'entrée CC | 1100V |
| Max. Courant d'entrée CC | 18/30A | 30/30A | 36/30A | 36/36A |
| Plage de tension MPPT | 180~1000V |
| Tension de fonctionnement MPP recommandée | 650V |
| Nombre de MPPT | 2 |
| Max. Non. de chaînes par MPPT | 2/1 | 2
|
| Sortir |
| Puissance de sortie nominale | 15000W | 17000W | 20000W | 23000W | 25000W | 28 000 W |
| Max. puissance de sortie | 16,5kVA | 18,7kVA | 22kVA | 25,3kVA | 27,5kVA | 30,8kVA |
| Max. courant de sortie | 25A | 28,3A | 32A | 36,5A | 42A | 45A
|
| Tension nominale du réseau | 400V |
| Plage de tension du réseau | 310 ~ 480 VCA |
| Fréquence nominale du réseau | 50 Hz/60 Hz |
| Plage de fréquence du réseau | 45~55Hz/55~65Hz |
| THD | < 2 % (sous la puissance nominale) |
| Facteur de puissance | >0,99 (sous la puissance nominale) /Plage réglable : 0,8 en avance ~ 0,8 en retard |
| Injection de courant continu | < 0,5 % (sous la puissance nominale) |
| Données système |
| Max. efficacité | 98,7% | 98,8%
|
| Euro. efficacité | 98,2% |
| Plage d'humidité | 0 ~ 100 %, sans condensation |
| Type de refroidissement | Refroidissement intelligent à air forcé |
| Écart de température | -25~+60°C |
| Consommation d'énergie la nuit | < 1W |
| Max. altitude de travail | 4000m |
| Afficher | Indication LED/écran LCD (en option) |
| Interface de Communication | Wifi/RS485/GPRS (En option) |
| protection |
| Protection contre l'inversion de polarité CC | Oui |
| Protection de court circuit | Oui |
| Protection contre les surintensités de sortie | Oui |
| Protection contre les surtensions de sortie | Oui |
| Surveillance de la résistance d'isolement | Oui |
| Détection de courant résiduel | Oui |
| Protection contre les surtensions | Oui |
| Surveillance du réseau | Oui |
| Protection contre l'îlotage | Oui |
| Protection contre la température | Oui |
| Commutateur CC intégré | Oui |
| Données mécaniques |
| Dimensions (LxHxP) | 427x439x212mm |
| Poids | 18 kg |
| classe de protection | IP66 |
| Standard |
| Norme connectée au réseau | NB/T32004-2018 ; GLACE61727 |
| Norme de sécurité | NB/T32004-2018 ; CEI62109-1/2 |
| Compatibilité électromagnétique | CEI61000-6-2/4 |
